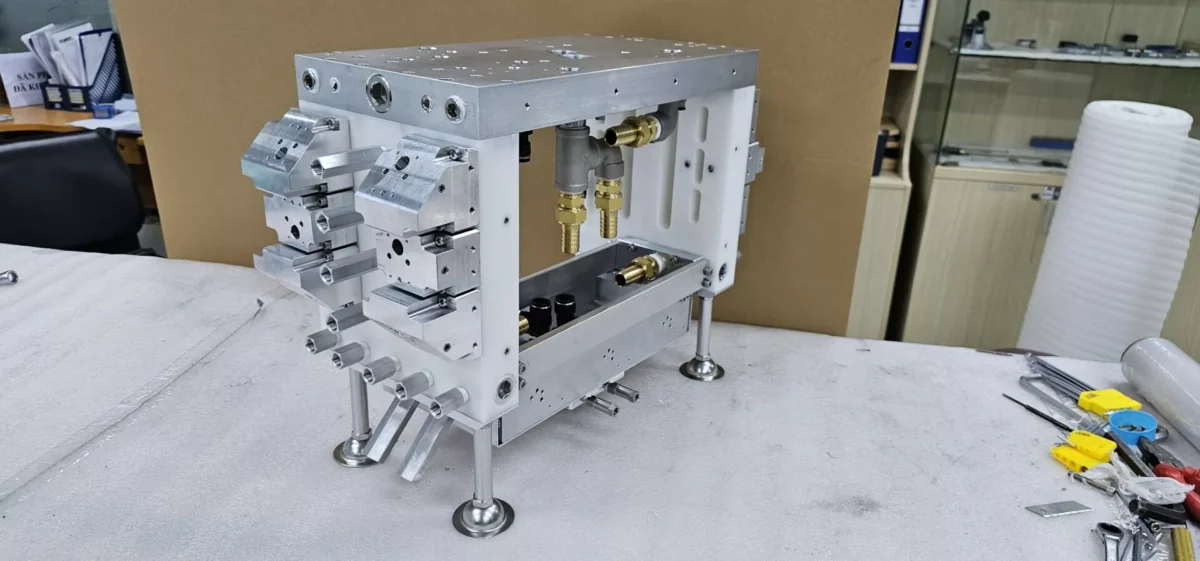

Precision Fabrication and Assembly of Industrial Positioning Fixtures with Integrated Toggle Clamps
“Sau khi nhận được các phụ kiện tại Đức, chúng tôi đã tích hợp thành công chúng vào thiết bị sản xuất mà không cần bất kỳ sửa đổi nào. Các cụm lắp ráp cho thấy độ chính xác kích thước nhất quán, cấu trúc cơ khí ổn định và sự tích hợp kẹp chặt phù hợp, cho phép quá trình lắp đặt và vận hành diễn ra mà không bị chậm trễ.”
Tổng quan dự án
Một công ty sản xuất thiết bị tooling và dây chuyền lắp ráp ô tô tại Đức cần tìm đối tác có năng lực gia công và lắp ráp cụm đồ gá công nghiệp, phục vụ cho công đoạn định vị và kẹp chặt chi tiết trong cell sản xuất.
Các cụm đồ gá công nghiệp này được thiết kế nhằm:
- Định vị chính xác chi tiết cơ khí trong quá trình gia công hoặc lắp ráp
- Đảm bảo vị trí lặp lại giữa các chu kỳ sản xuất
- Duy trì lực kẹp ổn định, an toàn khi vận hành

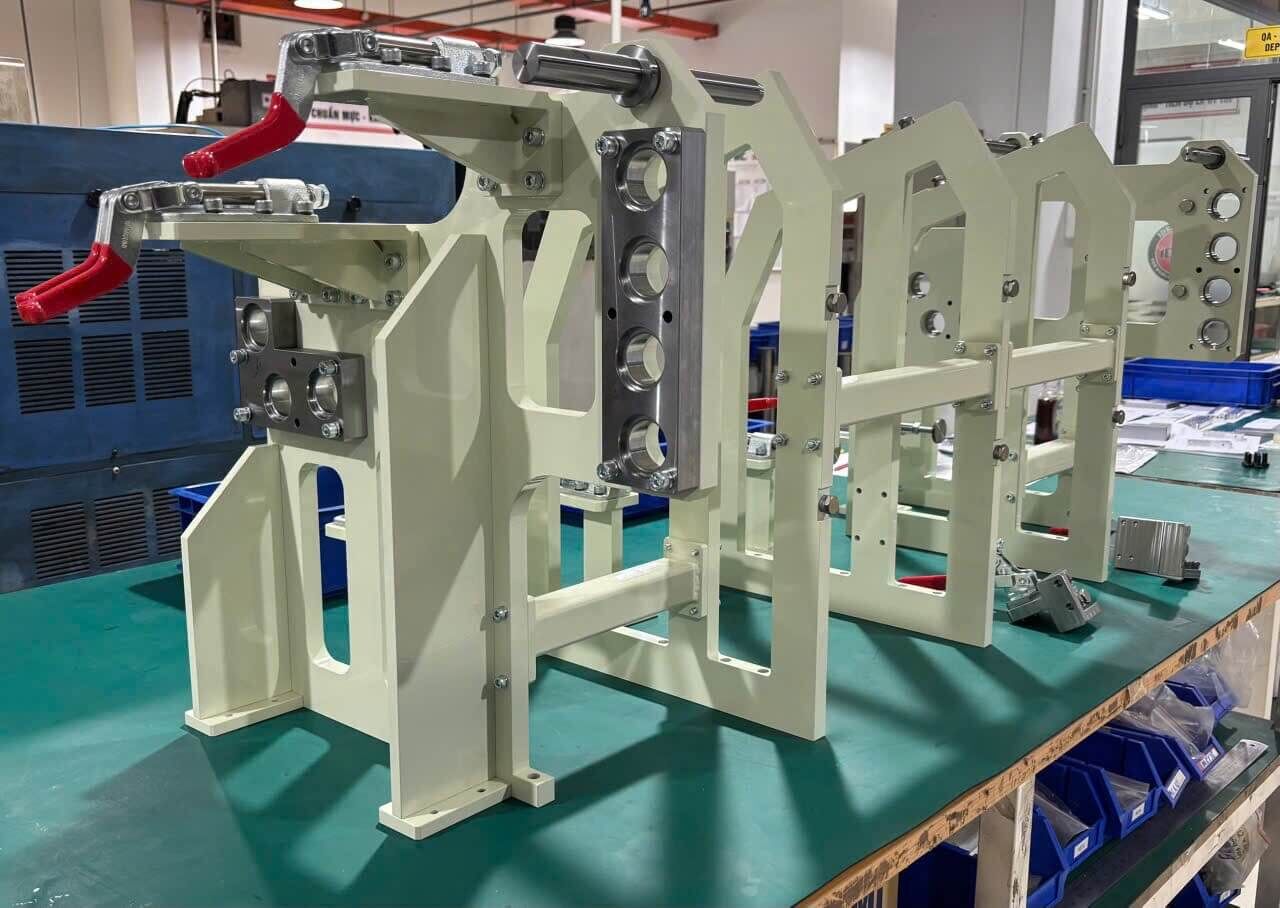

Mỗi cụm đồ gá bao gồm:
- Các tấm kết cấu gia công CNC
- Khung thép hàn
- Các bề mặt và chi tiết căn chỉnh chính xác
- Cơ cấu kẹp toggle clamp mua từ nhà cung cấp bên thứ ba và được tích hợp vào cụm hoàn chỉnh
Dự án yêu cầu sản xuất 300 cụm đồ gá công nghiệp hoàn chỉnh, giao hàng ở trạng thái ready-to-install, sẵn sàng lắp trực tiếp vào thiết bị sản xuất của khách hàng.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại sản phẩm | Cụm đồ gá công nghiệp |
| Ngành ứng dụng | Thiết bị sản xuất ô tô |
| Thị trường khách hàng | Đức |
| Số lượng sản xuất | 300 bộ |
| Vật liệu kết cấu | Thép carbon kết cấu |
| Công nghệ sản xuất | Gia công CNC, kết cấu hàn, khoan/doa, sơn tĩnh điện, lắp ráp cơ khí |
| Linh kiện mua ngoài | Toggle clamp |
| Hoàn thiện bề mặt | Sơn tĩnh điện công nghiệp |
| Chiều dày lớp sơn | 80 – 100 µm |
| Phương pháp kiểm tra | Kiểm tra kích thước & xác nhận lắp ráp |
| Loại hình sản xuất | Sản xuất đồ gá kỹ thuật số lượng trung bình |
Thách thức
1. Độ chính xác vị trí các bề mặt chức năng
Với vai trò là cụm đồ gá công nghiệp, các chi tiết trong cụm phải duy trì mối quan hệ vị trí chính xác giữa:
- Bề mặt lắp cơ cấu kẹp
- Các chi tiết căn chỉnh trên tấm kết cấu
- Vị trí lỗ lắp ghép trong toàn bộ cụm
Sai lệch nhỏ về kích thước hoặc vị trí có thể ảnh hưởng trực tiếp đến khả năng kẹp và độ ổn định của chi tiết trong sản xuất.
2. Độ cứng vững kết cấu
Các cụm đồ gá được lắp trực tiếp trên thiết bị sản xuất, chịu:
- Lực kẹp lặp lại liên tục
- Tác động cơ học trong quá trình thao tác của công nhân
Do đó, yêu cầu kiểm soát nghiêm ngặt:
- Độ cứng khung
- Chất lượng mối hàn
- Độ thẳng hàng giữa các phần tử kết cấu
3. Tích hợp cơ cấu kẹp mua ngoài
Cơ cấu toggle clamp được khách hàng chỉ định nhà cung cấp riêng. Khi tích hợp vào cụm đồ gá công nghiệp, cần đảm bảo:
- Hành trình kẹp đúng thiết kế
- Tiếp xúc chính xác với chi tiết gia công
- Chuyển động kẹp trơn tru, không kẹt
Giải pháp
1. Gia công và chế tạo kết cấu
Khung chính của cụm đồ gá được chế tạo từ tấm thép gia công CNC kết hợp với kết cấu hàn.
Gia công CNC được sử dụng để tạo:
- Lỗ lắp chính xác
- Bề mặt căn chỉnh
- Các khoét giảm khối lượng nhưng vẫn đảm bảo độ cứng vững
Tất cả các bề mặt lắp quan trọng đều được gia công tinh để đảm bảo độ phẳng và tính đồng nhất giữa các sản phẩm trong lô 300 bộ.
2. Hàn và lắp ráp khung
Quy trình hàn được kiểm soát chặt chẽ:
- Sử dụng đồ gá hàn để đảm bảo vị trí chính xác
- Kiểm soát thứ tự hàn nhằm giảm biến dạng nhiệt
- Kiểm tra kích thước tại các công đoạn trung gian
Sau hàn, các bề mặt tham chiếu quan trọng được gia công lại để khôi phục độ chính xác hình học.
3. Hoàn thiện bề mặt bằng sơn tĩnh điện
Toàn bộ kết cấu được hoàn thiện bằng sơn tĩnh điện công nghiệp, giúp:
- Chống ăn mòn
- Tăng độ bền trong môi trường sản xuất
Chiều dày lớp sơn được kiểm soát trong khoảng 80 – 100 µm.
4. Lắp ráp cụm đồ gá công nghiệp
Thực hiện lắp đặt toggle clamp mua ngoài trong giai đoạn lắp ráp cuối.
Công việc bao gồm:
- Lắp chính xác đế kẹp
- Hiệu chỉnh vị trí kẹp so với bề mặt đồ gá
- Kiểm tra hành trình kẹp và điểm tiếp xúc
Mỗi cụm đồ gá công nghiệp được bàn giao ở trạng thái hoàn chỉnh, sẵn sàng lắp đặt.
5. Kiểm tra chất lượng
Kiểm tra được thực hiện xuyên suốt quá trình sản xuất, tập trung vào:
- Vị trí lỗ lắp
- Độ phẳng bề mặt
- Hình học khung sau hàn
- Vị trí lắp cơ cấu kẹp
Kiểm tra lấy mẫu bằng máy đo CMM được áp dụng để xác nhận độ phù hợp kích thước.
Kết quả
Dự án khẳng định năng lực trong gia công cụm đồ gá công nghiệp cho ngành sản xuất ô tô.
Bằng việc kết hợp:
- Gia công CNC chính xác
- Chế tạo kết cấu hàn
- Hoàn thiện bề mặt công nghiệp
- Lắp ráp và tích hợp linh kiện mua ngoài
